DEYE SUN-20K-SG05LP3-EU-SM2 3-фазный гибридный инвертор

Гибридный солнечный инвертор Deye SUN-20K-SG05LP3-EU-SM2 — гибридный трехфазный инвертор мощностью 20 кВт, с увеличенным напряжением от солнечных батарей (до 800 Вольт), сочетающий в себе функции инвертора, солнечного зарядного устройства и зарядного устройства для аккумуляторов, обеспечивая бесперебойное питание в компактном корпусе.

Инвертор Deye SUN-20K-SG05LP3-EU-SM2 позволяет объединять параллельно до 10 инверторов для работы в одной сети, как с подключением к городской сети, так и в автономном режиме. Это особенно полезно для построения более мощных и надёжных солнечных станций с масштабируемой архитектурой.

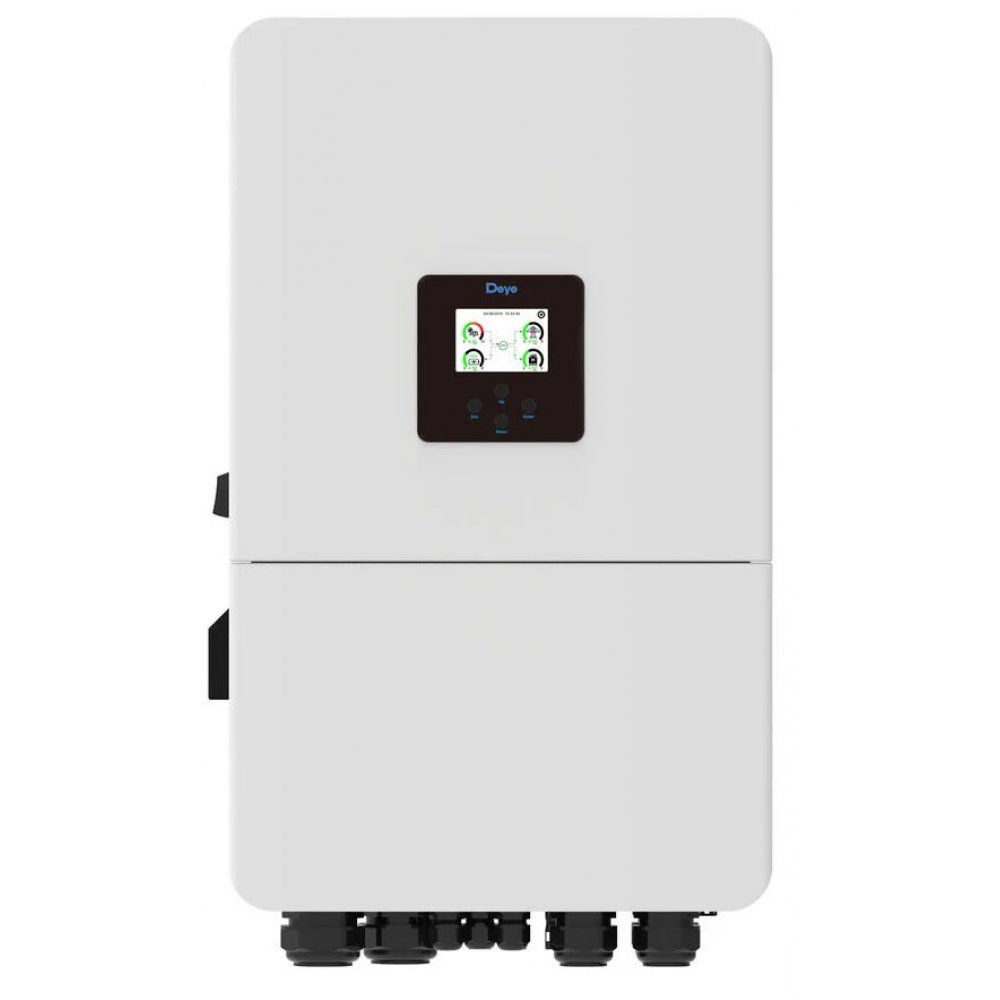

Его функциональный ЖК-дисплей предлагает настраиваемые и легкодоступные кнопки управления, такие как зарядка аккумуляторов, зарядка от сети переменного тока/солнечной энергии, а также выбор допустимого входного напряжения в зависимости от области применения.

Инвертор Deye SUN-20K-SG05LP3-EU-SM2 двумя встроенными MPPT контроллерами заряда, что позволяет более эффективно отслеживать максимальную точку мощности солнечных панелей. Благодаря этому, солнечные панели могут работать с максимальной производительностью даже при изменяющихся условиях освещения. Наличие двух MPPT контроллеров увеличивает общую мощность подключаемых солнечных батарей в два раза, обеспечивая более стабильное и мощное энергоснабжение.

У инвертора Deye SUN-20K-SG05LP3-EU-SM2есть возможность удаленного мониторинга по Wi-Fi. У Вас будет возможность удаленного мониторинга и управления инвертором удаленно с использованием смартфона, планшета или компьютера. Через Wi-Fi Вы можете получать информацию о текущем состоянии инвертора, регулировать настройки и даже осуществлять удаленное управление работой устройства.

Типы генераторов с которыми работает инвертор

DEYE SUN-20K-SG05LP3-EU-SM2 совместим как с обычными бензиновыми, дизельными и газовыми генераторами, так и с инверторными генераторами.

Инвертор Deye SUN-20K-SG05LP3-EU-SM2 обладает функцией подмешивания: это означает, что инвертор использует электроэнергию из разных источников (например, солнечных батарей и сети) одновременно, чтобы обеспечить непрерывное и эффективное электроснабжение. Он пустит на нагрузку все, что вырабатывает солнце, а недостающую выработку возьмет от центральной электрической сети, не разряжая аккумуляторные батареи и продлевая срок их службы. При наличии избыточной энергии от солнечных панелей, она может быть направлена на заряд батарей или использована в дополнительных энергопотребляющих устройствах.

Функция продажи в сеть позволяет использовать излишки производимой солнечными батареями электроэнергии, направляя ее обратно в электрическую сеть. Например, если ваша солнечная электростанция генерирует 8 кВт, а текущее потребление составляет 4 кВт, избыток в 4 кВт может быть направлен в электрическую сеть. Продажа в сеть возможна при наличии двухстороннего счетчика, позволяющего вести учет не только полученной, но и отданной в сеть энергии и договора с энергокомпанией. Такой подход позволяет владельцам получать компенсацию за произведенную, но неиспользованную энергию.

Преимущества

• Функция подмешивания
• Функция продажи в сеть
• Максимум 10 параллельно работающих модулей для работы как в сети, так и автономно
• Удалённый мониторинг по WIFI (приложение доступно для IOS и Android)
• 100% несбалансированный выход
• Связь по переменному току для модернизации существующей солнечной системы
• Поддержка параллельного подключения нескольких аккумуляторов
• Максимальный ток зарядки/разрядки 280 А
• Поддержка накопления энергии от дизельного генератора
• Низковольтная аккумуляторная батарея 48 В, конструкция изоляции трансформатора
• 6 временных интервалов для зарядки/разрядки аккумуляторов
• Трехфазный инвертор с чистой синусоидой 230/400 В
• Работает на собственное потребление и подает ток в сеть
• Автоматический перезапуск при восстановлении напряжения сети
• Программируемый приоритет питания: от аккумуляторной батареи или сети
• Программируемые режимы работы: от сети, автономно и от ИБП
• Настраиваемый ток/напряжение зарядки аккумуляторной батареи в зависимости от области применения с помощью ЖК-дисплея
• Настраиваемый приоритет заряда от сети переменного тока/солнечной энергии/генератора с помощью ЖК-дисплея
• Совместимость с напряжением сети или генератора
• Защита от перегрузки/перегрева/короткого замыкания
• Интеллектуальная конструкция зарядного устройства для аккумуляторной батареи для оптимизации производительности аккумуляторной батареи
• Функция ограничения предотвращает избыточную передачу энергии в сеть
• Поддержка мониторинга по Wi-Fi и двух встроенных трекеров MPP
• Интеллектуальная трёхступенчатая зарядка MPPT для оптимизации производительности аккумулятора
• Функция времени использования
• Функция интеллектуальной загрузки

Виды защиты

• Защита от обратной полярности постоянного тока
• Защита от перегрузки по току на выходе переменного тока
• Тепловая защита
• Защита от перенапряжения на выходе переменного тока
• Защита от короткого замыкания на выходе переменного тока
• Контроль компонентов постоянного тока
• Защита от изолирования
• Защита от перегрузки по току

Дополнительные характеристики

Входные данные аккумулятора

• Тип аккумулятора — свинцово-кислотный или литий-ионный
• Диапазон напряжения аккумулятора — 40–60 В
• Максимальный ток заряда — 350 А
• Максимальный ток разряда — 350 А
• Стратегия зарядки литий-ионных аккумуляторов — самоадаптация к BMS
• Количество входных аккумуляторов — 1

Входные данные фотоэлектрической цепи

• Максимальная мощность доступа к фотоэлектрическим модулям — 40 кВт
• Максимальная входная мощность фотоэлектрических модулей — 32 кВт
• Максимальное входное напряжение фотоэлектрических модулей — 800 В
• Пусковое напряжение — 160 В
• Диапазон напряжения MPPT — 160-650 В
• Номинальное входное напряжение фотоэлектрических модулей — 550 В
• Максимальный рабочий входной ток фотоэлектрических модулей — 36+36 А
• Максимальный входной ток короткого замыкания — 54+54 А
• Количество трекеров MPP/Количество трекеров MPP в цепях — 2/2+2

Входные/выходные данные переменного тока

• Номинальная активная входная/выходная мощность переменного тока — 20000 Вт
• Максимальная полная входная/выходная мощность переменного тока — 22000 ВА
• Номинальный входной/выходной ток переменного тока — 30,4/29 А
• Максимальный входной/выходной ток переменного тока — 33,4/31,9 А
• Макс. Непрерывный ток (сеть-нагрузка) — 70 А
• Пиковая мощность (вне сети) (Вт) — 2-кратное значение номинальной мощности, 10 с
• Диапазон регулировки коэффициента мощности — 0,8 опережающий, 0,8 отстающий
• Номинальное входное/выходное напряжение/диапазон — 220/380 В, 230/400 В 0,85 Un–1,1 Un
• Схема подключения сети — 3 фазы + нейтраль + заземление
• Суммарный коэффициент гармонических искажений тока THDi — <3% (от номинальной мощности)
• Ток постоянного тока — <0,5% In

Эффективность

• Максимальная эффективность — 97,6%
• Евроэффективность — 97,0%
• Эффективность MPPT — >99%

Прочие характеристики

• Уровень защиты от перенапряжения — ТИП II(DC), ТИП II(AC)
• Интерфейс связи — RS485/RS232/CAN
• Допустимая влажность окружающего воздуха — 0–100%
• Допустимая высота над уровнем моря — 3000 м
• Уровень шума — ≤60 дБ
• Топология инвертора — неизолированная
• Категория перенапряжения — OVC II (постоянный ток), OVC III (переменный ток)
• Тип охлаждения — интеллектуальное воздушное охлаждение
• Регламент электросетей — IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105
• Стандарт безопасности — IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2

Этот инвертор сочетает в себе инновационные технологии и функциональность, предлагая надёжное решение для эффективного управления энергией в различных условиях.   Даташит (англ)
