10 важных вопросов о солнечных кабелях и коннекторах

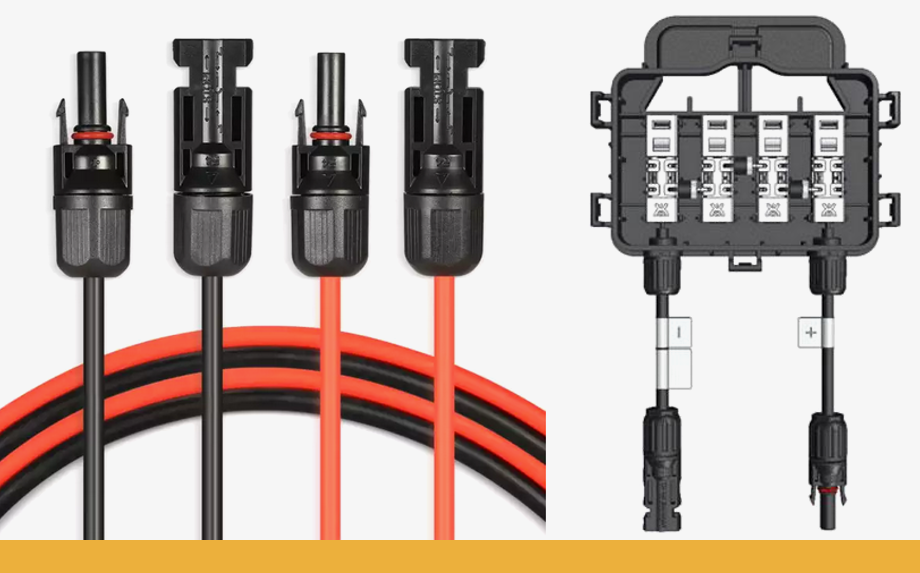

1. Зачем нужен коннектор МС4?

Коннектор МС4 на сегодня это единый стандарт, который применяется для быстрого и герметичного соединения солнечных панелей. Этими коннекторами могут оснащаться как сами модули, так и инверторы и даже солнечные контроллеры.

2. Подойдёт ли коннектор МС4 к моей панели, существуют ли другие стандарты МС4?

Да, большинство солнечных модулей, начиная от 30 Вт, продаются уже с коннекторами на выводах. Эти выводы имеют запас по длине для соединения с таким же модулем. Для этого вам не нужно покупать ещё комплект коннекторов, но, если от этого модуля или от массива модулей нужно вести кабель к контроллеру заряда или инвертору, тогда необходим комплект коннектора “папа” и “мама”. МС4 это уже устоявшийся стандарт во всём мире, но на очень старых панелях, которые уже давно сняты с производства, можно встретить и такой стандарт как MC3. Между собой МС4 и МС3 не соединяются, но можно легко переделать на современный стандарт старую панель.

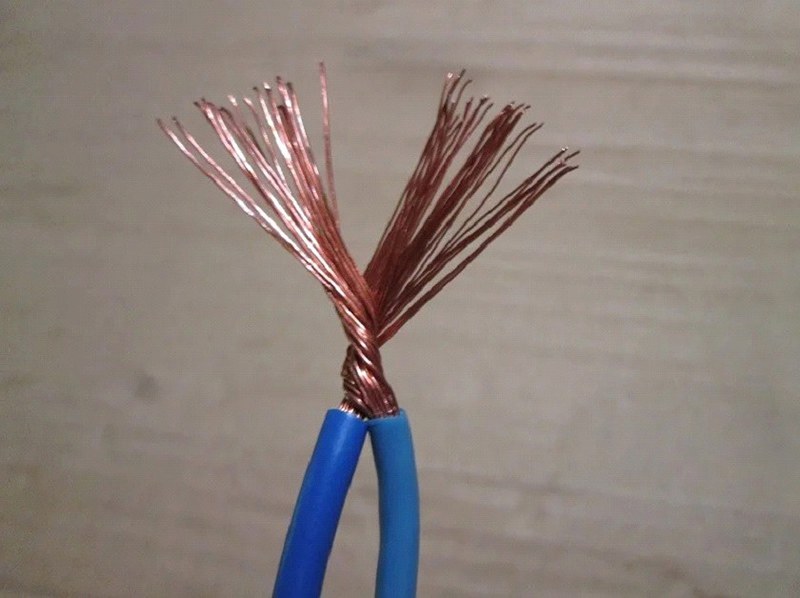

3. Могу ли я обойтись скруткой не применяя коннектор МС4?

В маломощных системах вы можете применить обычную скрутку на свой страх и риск, но мы не рекомендуем это делать. Это ненадёжно и неудобно. А на мощных системах, где напряжение может достигать 1000В не рекомендуем вообще. Коннектор не только поможет быстро соединить ваши панели, но и быстро разъединить их. При работе на крыше это очень весомое преимущество.

4. Зачем нужны разветвители двойники, тройники МС4?

Такие разветвители нужны для параллельного соединения нескольких солнечных модулей.

5. На какое максимальное напряжение и ток рассчитаны коннекторы стандарта МС4

Коннекторы МС4 рассчитаны на напряжение до 1000В и ток до 45 А при температуре окружающей среды 85 ˚С, а разветвители на ток 30 А. Но всегда уточняйте эти данные у продавца.

6. Зачем нужен солнечный кабель в чём его особенность?

Солнечный кабель нужен для соединения фотомодулей в массивы, соединения фотомодулей с инвертором или контроллером заряда. Его особенностью является наличие одной жилы и двух слоев изоляции, первая — диэлектрическая, а вторая защищает от всех типов воздействия окружающей среды (дождь, снег, ультрафиолетовое излучение, температурные перепады) из-за чего он имеет долгий срок службы и цену выше, чем обычный электрический кабель.

7. На какое максимальное напряжение и ток рассчитан солнечный кабель?

Всё зависит от сечения кабеля и его расположения (в воздухе, на поверхности или прилегающего к поверхности), например, самый распространённый кабель, который применяется в домашних СЭС имеет сечение 4 или 6 мм² (реже 10мм²) и рассчитан на напряжение до 1500В. При подборе кабеля следует смотреть точные параметры в технической документации марки кабеля.

8. В продаже существуют солнечные кабели красного, чёрного и синего цвета, чем они отличаются?

Эти кабели имеют одинаковые параметры, а цвет оболочки сделан для удобства монтажа и обслуживания, для маркировки полюсов, чтобы было легче определить где "+" (красный) и "–" (чёрный или синий)

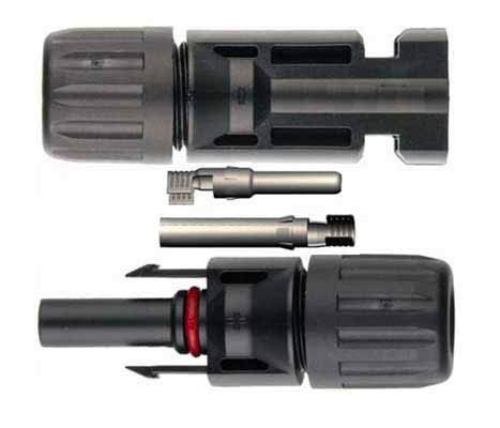

9. Каким инструментом обжимается коннектор МС4, могу ли я обойтись своими домашними инструментами и нужно ли паять наконечники коннектора МС4?

Профессионалы для обжимки кабеля используют следующие инструменты:

• Резак — для качественной и удобной обрезки кабеля

• Стриппер — для быстрого и безопасного снятия изоляции

• Кримпер — клещи для обжима наконечников

Сами наконечники созданы для того, чтобы их не паять, а быстро обжимать.

Для быстрого и удобного соедининения и разъединения MC4 коннекторов мы рекомендуем использовать специальные ключи (спаннеры)

10. Каким производителям кабеля можно доверять?

Мы работаем с поставщиками сертифицированного для России солнечного кабеля. Поэтому весь кабель, который представлен в нашем Интернет-магазине, можно смело использовать в солнечных электростанциях.
